Rotelle a rullini

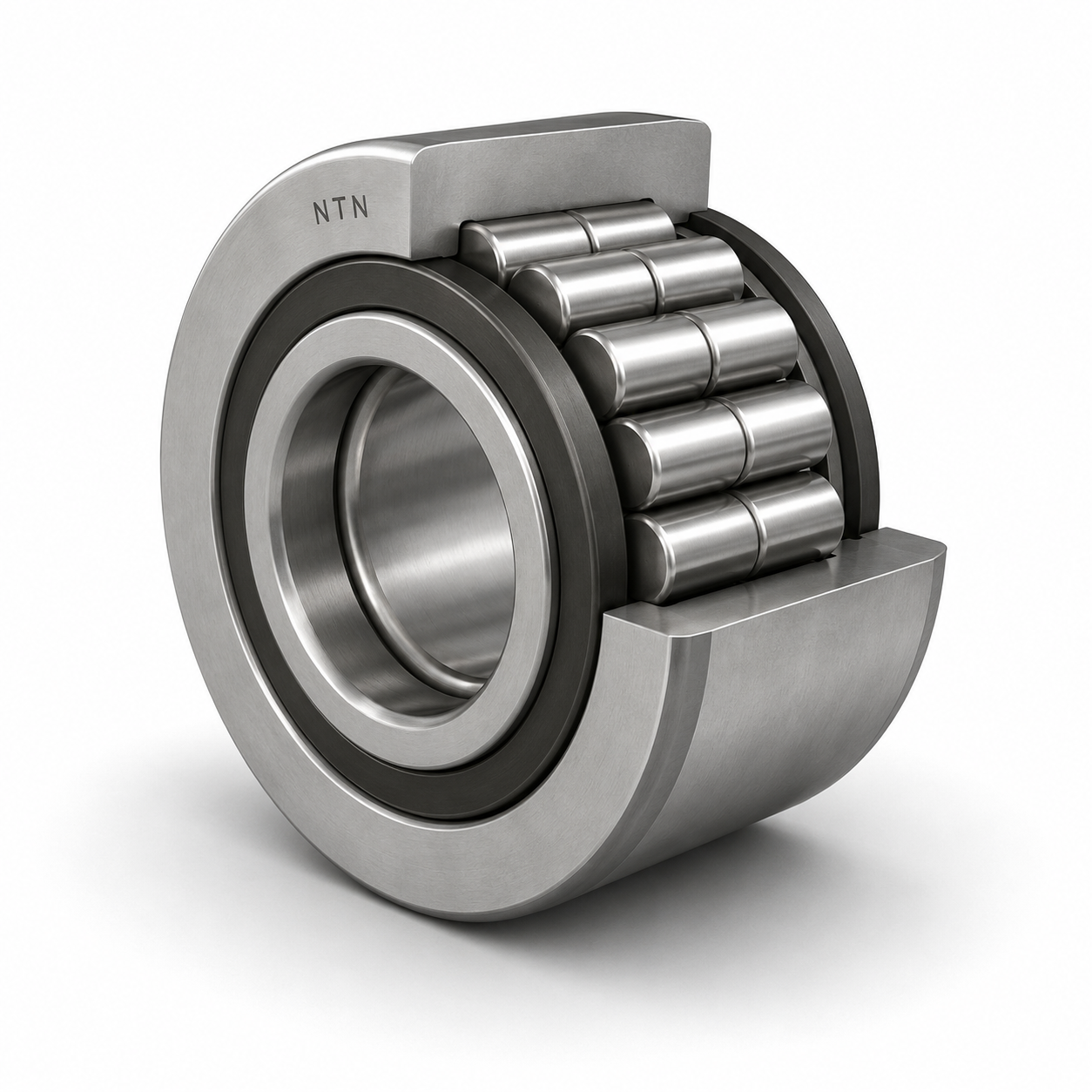

Le rotelle o rulli di appoggio sono dei cuscinetti caratterizzati da un meccanismo funzionale dove l’anello esterno rotola su di una pista. Tali meccanismi includono rulli eccentrici, rulli di guida, rulli per bilancieri, rulli per eccentrici e rulli di pressione. Dato il tipo di impiego, l’anello esterno delle rotelle è stato previsto a parete spessa al fine di poter sopportare carichi ed urti elevati. La superficie esterna dell’anello esterno (superficie del contatto volvente) è disponibile sia di forma sferica che di forma cilindrica. La forma sferica riduce la concentrazione dei carichi sugli spigoli che si manifesta sulla superficie di contatto tra la pista ed il rullo. Mentre quella cilindrica (suffisso X) vanta una maggiore capacità di carico come rullo di appoggio. Esistono due tipi di rotelle:

• Senza guida assiale dove gli anelli interni e quelli esterni sono privi di bordi o di anelli di spalleggiamento. Ciò significa che l’anello esterno è privo di guida assiale. Per tale motivo l’albero deve essere munito di una ralla assiale e di una flangia per la guida dell’anello esterno stesso. La superficie esterna dell’anello può essere in esecuzione cilindrica o sferica.
• Con guida assiale dove l’anello esterno viene guidato dai bordi o da anelli di spalleggiamento. Normalmente l’anello esterno è di forma sferica.
